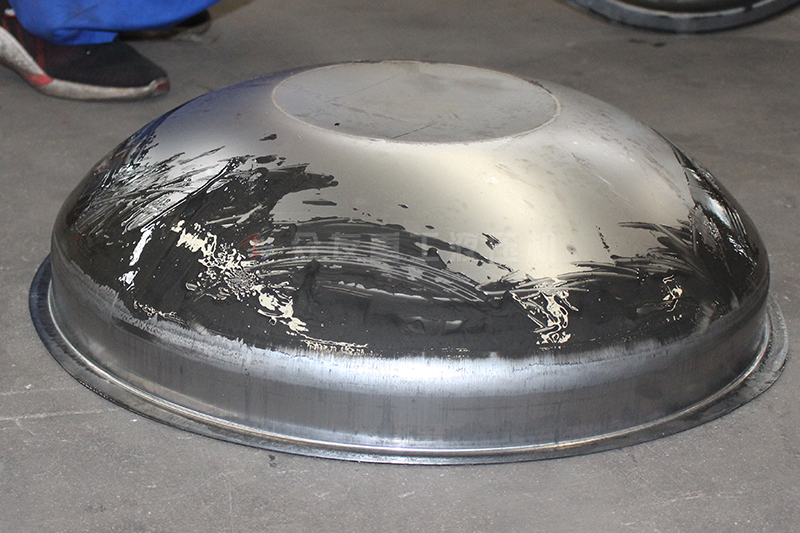

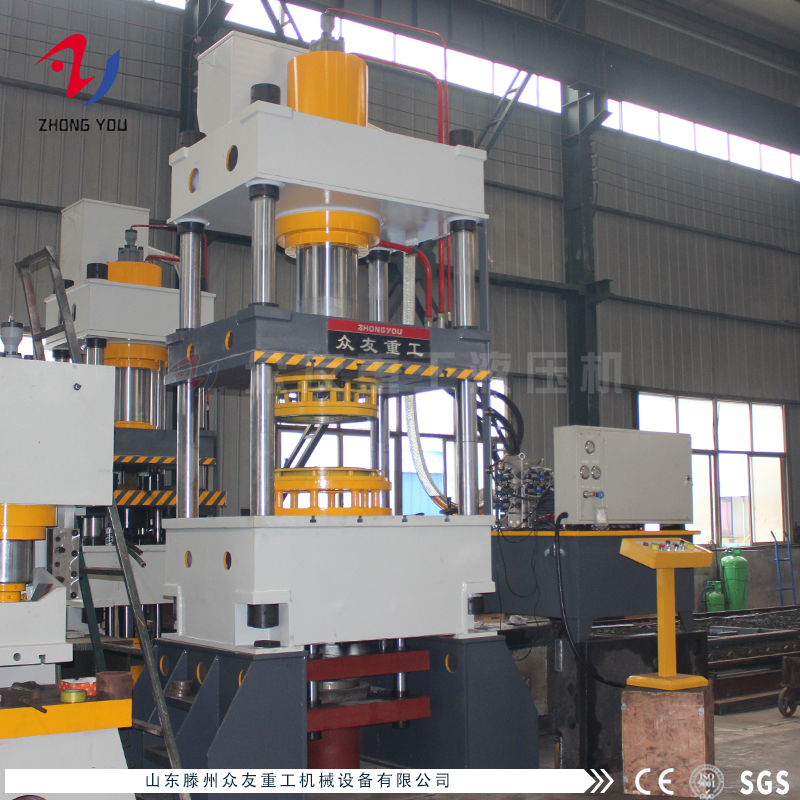

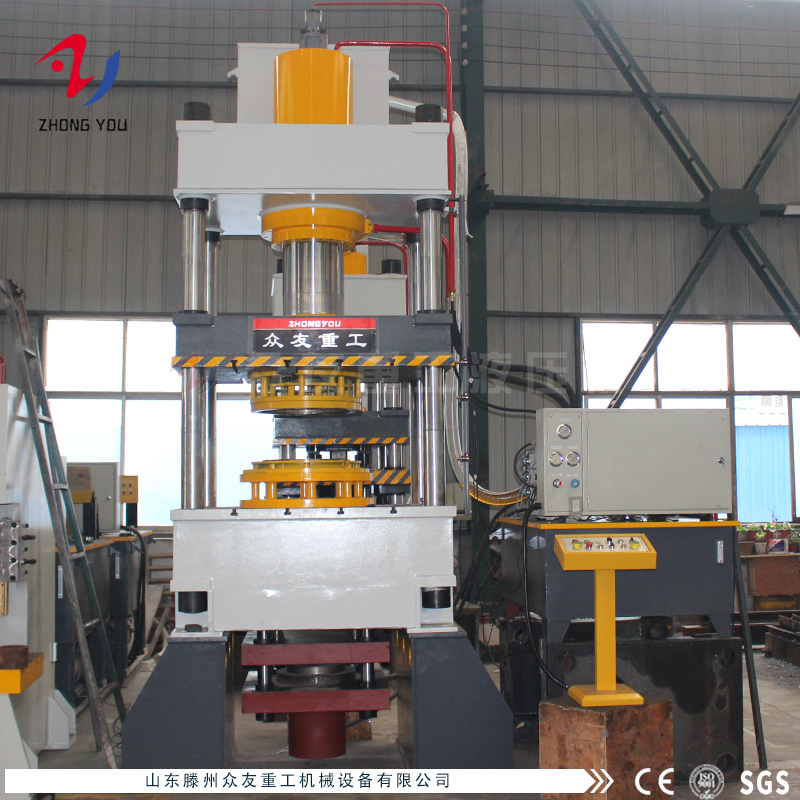

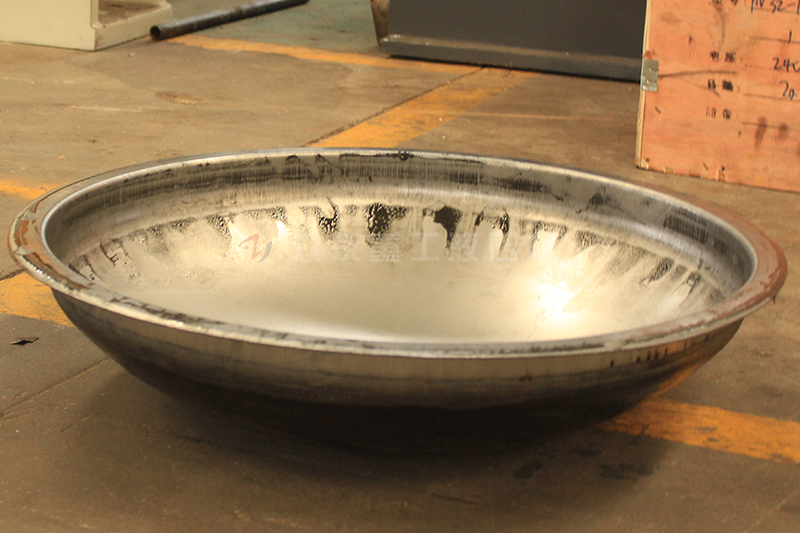

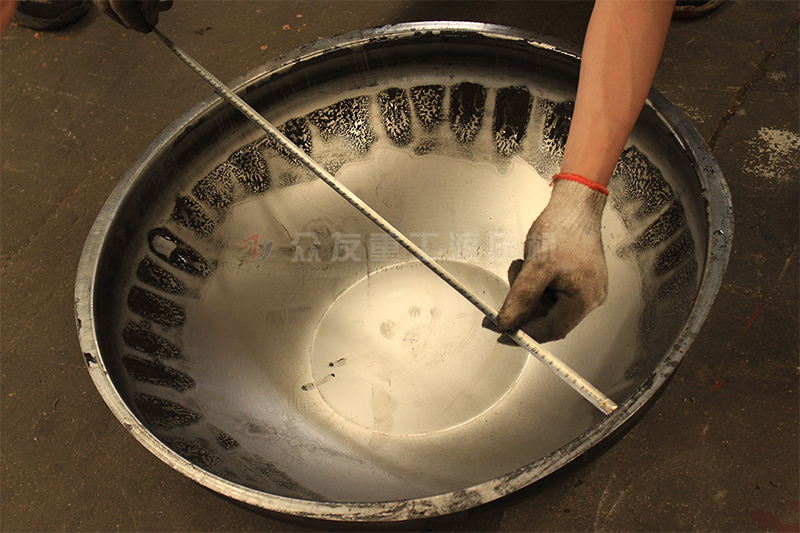

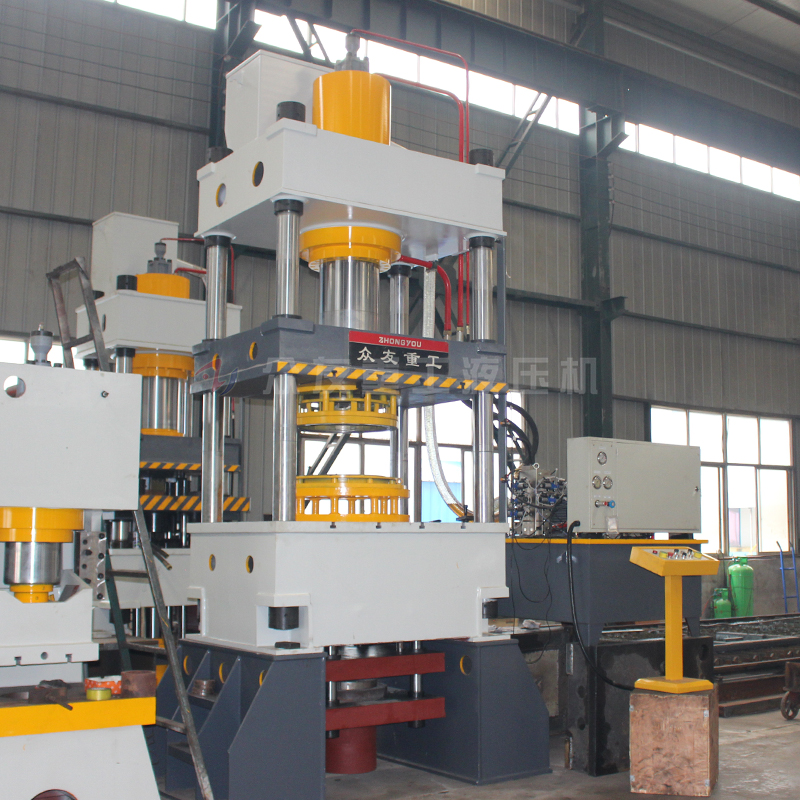

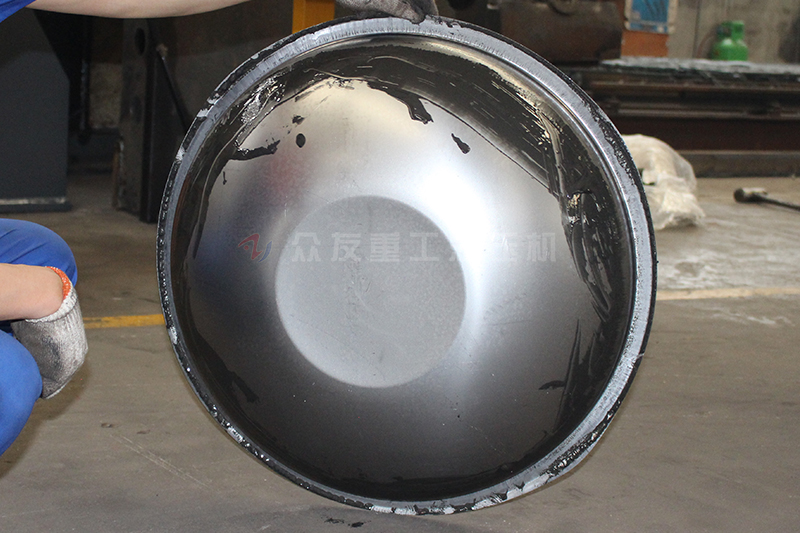

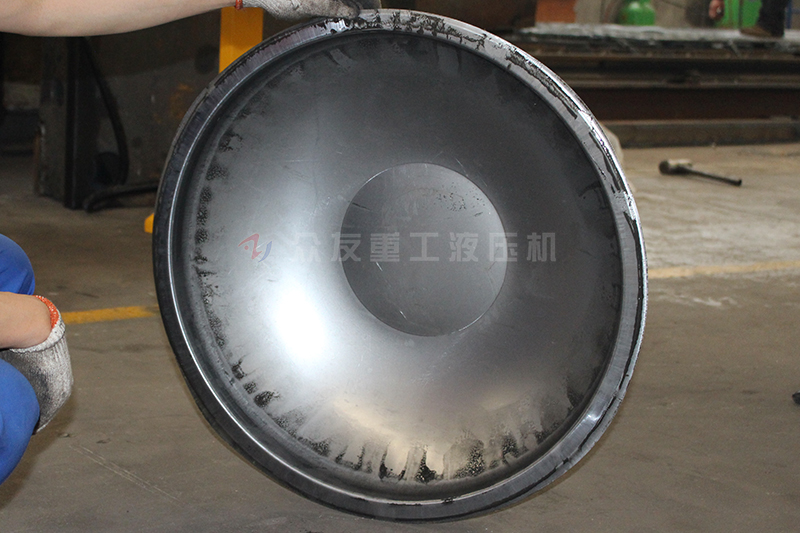

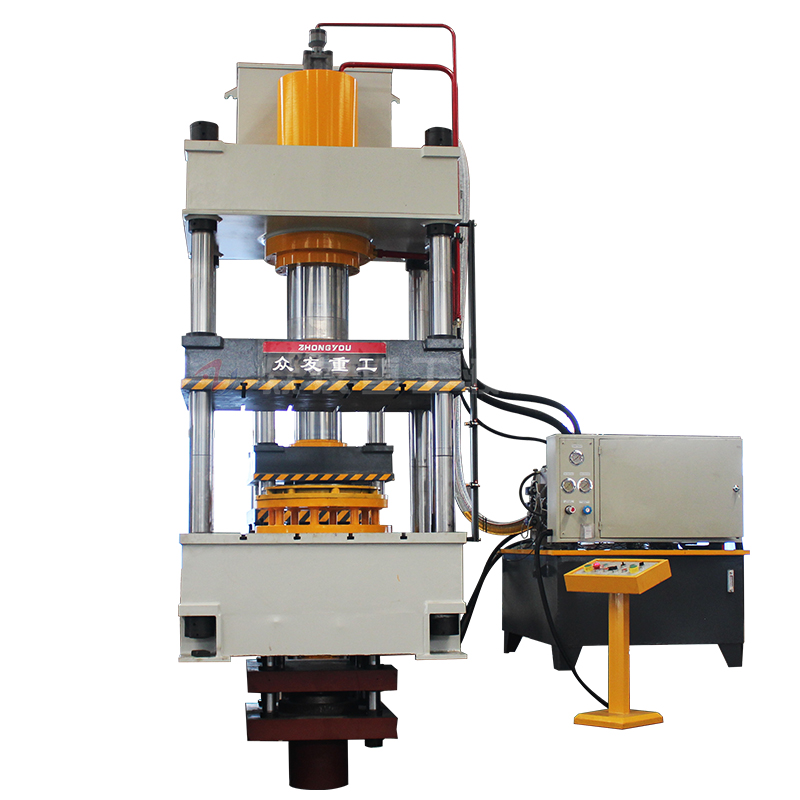

本機為我公司為某企業設計定做的一臺315噸金屬拉伸油壓機,也稱315噸金屬成型油壓機。該設備是三梁四柱油壓機系列中常見類型機器,常用于壓制工藝和壓制成形工藝,如:鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、壓裝等。除此以外,我公司還設計生產有粉末成型油壓機、框式油壓機、單臂油壓機、鹽磚機等。可以根據用戶參數需求進行設計生產,能夠確保大臺面承壓均勻。低噪音,節能環保,可降低用電量延長油壓機的使用壽命,減少生產成本

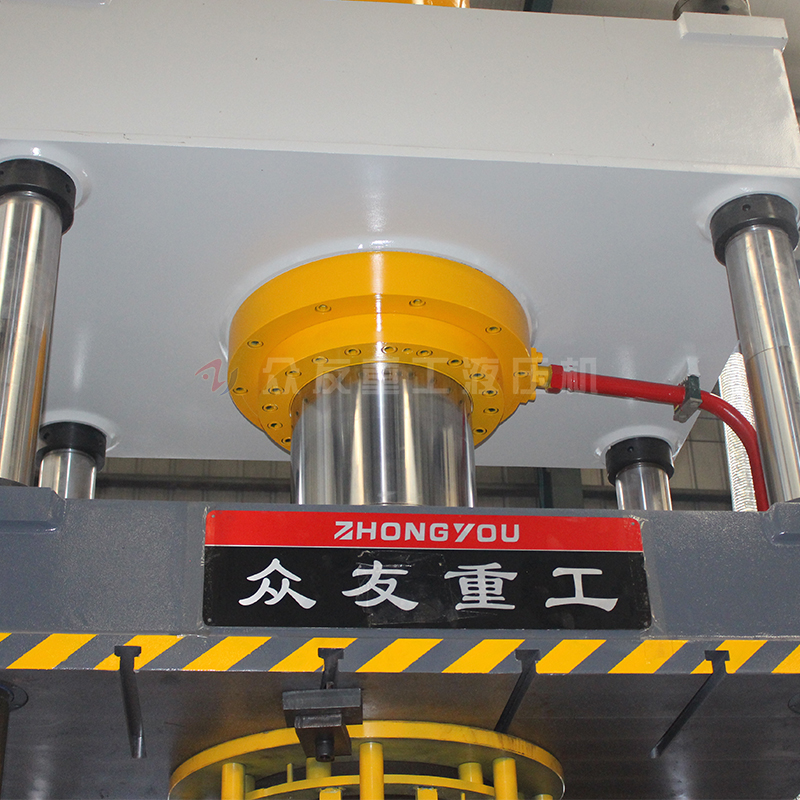

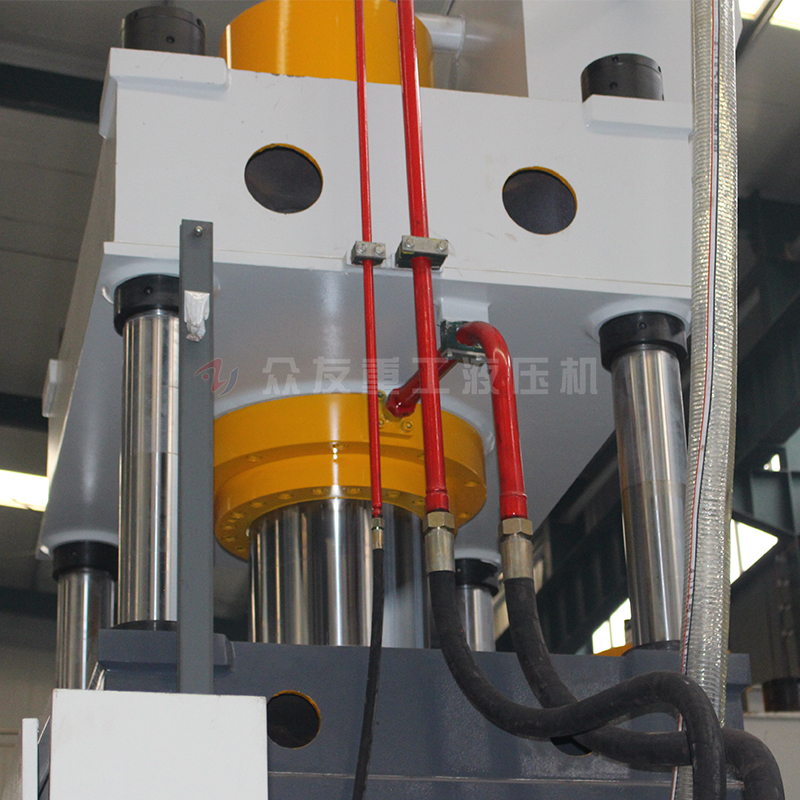

油壓機主缸
機器的油缸為45#鋼,采用鍛造經處理后加工,延長機器的使用壽命
液壓系統
采用大流量插裝閥,在泵的進油口設吸油濾器,以防雜質進入液壓系統,以確保油路的正常運行;系統中有油溫油位顯示、空氣濾清等裝置;油箱為鋼板焊接結構,底部備有放油和排污的螺塞;插入式液壓專用電機,降低車間噪音
電器系統
機器設有獨立的電氣控制箱,集中控制整個機器的運轉。設備配有光電保護裝置和急停按鈕,確保作業時人員和設備的安全
YQ32系列三梁四柱油壓機 | |||||||
項目 | 100T-A | 100T-B | 160T | 200T-A | 200T-A | 315T-A | 315T-B |
液體壓力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑塊有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
開口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
工作臺有效面積 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
壓制速度mm/s | 5-10 | 5-15 | 5-10 | 5-10 | 5-10 | 8-15 | 8-15 |
回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
電機功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
頂出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
頂出行程mm | 200 | 200 | 200 | 220 | 220 | 300 | 300 |
YQ32系列三梁四柱油壓機 | |||||||
項目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
液體壓力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑塊有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
最大開口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
工作臺有效面積 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
空程下降速度mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
壓制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
回程速度mm/s | 90 | 120 | 120 | 120 | 140 | 140 | 140 |
電機功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
頂出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
頂出行程mm | 300 | 300 | 350 | 350 | 350 | 350 | 350 |
1、具有快速成型、節能、環保等主要特點
2、采用四柱導向結構,導向精度高,抗側向力強,適用于壓制精度要求高、不對稱產品
3、計算機優化結構設計,三梁四柱式結構,簡單、經濟、實用
4、采用鍛鋼精加工、加厚處理,具有剛性好,抗變形力強特點
5、活動工作臺由上向下運動,提高了產品加工精度及操作安全
6、油壓機具有快速工進,慢速靠模功能,提高生產效率與模具使用壽命
